Los sistemas de detección de incendios son muy eficaces para proteger a las personas, las instalaciones, los equipos, los bienes, y los materiales de los peligros derivados de un incendio, si son instalados, mantenidos y utilizados adecuadamente. La tecnología hacia estos sistemas ha ido evolucionando a lo largo de su existencia y hoy en día se ha transformado en un componente indispensable a la hora de detectar un incendio, especialmente en su fase inicial, que es el momento más crítico, pues en ese momento puede ser sofocado más fácilmente; en cambio una detección tardía del mismo, retrasaría las actuaciones de emergencias previstas y puede provocar grandes pérdidas y elevar potencialmente la dificultad de extinguirlo.
La principal función de un sistema de detección de incendios es justamente detectar un incendio lo más temprano posible y generar las señales de alarma correspondientes para poder tomar las medidas pertinentes de extinción y evacuación.
El sistema debe emitir señales acústicas y/o visuales tanto a los ocupantes del edificio como a quien se encuentre realizando el monitoreo, es importante que el sistema pueda funcionar de manera satisfactoria limitando la ocurrencia de falsas alarmas.

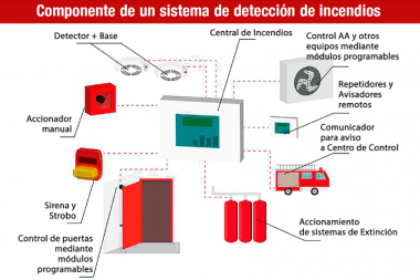

Componentes de un sistema de detección de incendios:
• Unidad de Control (Panel o grupo de Paneles en red).
• Equipos de detección (Existen distintos tipos acorde a las características del sitio).
• Accionadores manuales.
• Señalización (Sirenas, Strobos, Audio).
• Líneas de conexión (Cableado).
• Alimentación (Energía y backup).
• Elementos auxiliares (Módulos de entradas y salidas para censado y control opcional de otros equipos y sistemas).
Cableado y Circuitos de conexión
En sistemas de detección de incendio es crítico que al momento de ser efectuada la detección, pueda ser entregado el aviso a la central y que esa comunicación sea inmediata y efectiva.
Las pautas de cableado deben ser tomadas en cuenta según las instrucciones de cada fabricante (Tipo de cable, sección, longitud máxima) así como los reglamentos aplicables según la jurisdicción, se recomienda como guía el art. 760 de la NFA 70. También es importante considerar el estilo de cableado ya que deberá designarse en la etapa de diseño de la solución según el desempeño requerido y teniendo en cuenta la necesidad de mantener el sistema operativo ante una condición anormal o falla.
Tecnología de detección

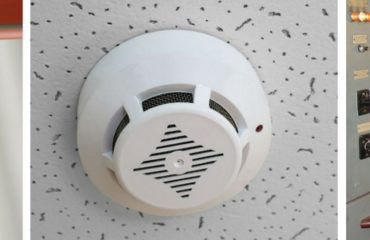

Los detectores de incendios están generalmente diseñados para detectar una o más de las tres características elementales del fuego: el humo, el calor y la llama (radiación). Según el tipo de fuego que se pueda generar en un entorno necesitaremos un tipo de detector en específico. Existen detectores multisensores que combinan la detección simultanea de varios parametros, por ejemplo, temperatura, humo y gases como el CO (monóxido de carbono).
Consideraciones de diseño
• Abarcar la mayor superficie posible que pueda ser afectada por un incendio en el espacio a proteger.
• Dividir el área protegida en zonas para facilitar la identificación y accionamiento de sirenas y otros dispositivos por sectores.
• No existe un único detector adecuado para todas las aplicaciones, por ello se deben seleccionar los más adecuados al tipo de incendio más probable que se pueda producir en cada sector y considerando la altura y tipo de montaje para una correcta eficacia.
• Posibilidad de falsas alarmas o pérdida de efectividad por corrientes de aire (en general mayores a 5 m/s), evitando colocar detectores cercanos a salidas de ventilación o aire acondicionado y considerando la radiación que pudiera haber (solar o maquinarias en el sitio).
• Utilizar resistencias de final de línea en los circuitos (salvo Clase A) y comprobar la polaridad al realizar el conexionado.
• Verificar las distancias máximas de cableado para la zona o lazo según las especificaciones del fabricante así como la cantidad máxima de dispositivos por circuito que soporta el panel.
• Utilizar borneras de las bases o módulos para derivaciones cuando sea necesario, evitar cortar o empalmar en los lazos).
Espero les haya sido útil esta información.
Por: Samantha García
